Широкополосные зеркала для ВУФ-диапазона на основе многослойных стековых структур
Предложены и реализованы стековые широкополосные зеркала для диапазона длин волн 10−30 нм, состоящие из набора периодических многослойных структур с разными значениями периода. Развитая технология позволяет изготавливать зеркала для фокусировки и коллимации широкополосных пучков синхротронного рентгеновского излучения, управления аттосекундными электромагнитными импульсами. Созданы образцы плоских и фокусирующих зеркал для изучения короны Солнца в составе стигматического спектрометра высокого разрешения.

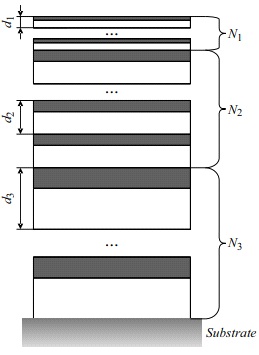

Стековое многослойное зеркало (СМЗ).
Mo/Si: 17 − 21 и 28 − 33 нм;
Mo/Ве: 11.1 − 13.8 нм.
|

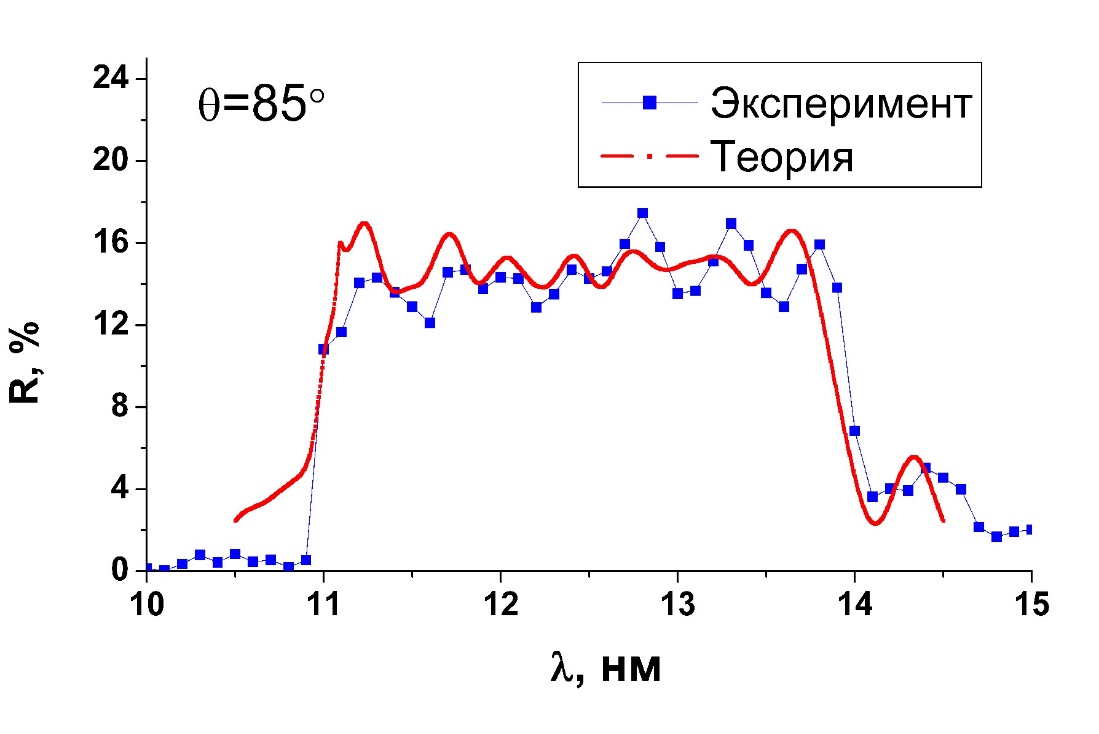

Коэффициент отражения сферического Mo/Be СМЗ, состоящего из 6 периодических зеркал, для тигматического высокоразрешающего спектрометра для изучения Солнца. |
Авторы:
М.М. Барышева, С. А. Гарахин, В. Н. Полковников, Н. Н. Салащенко, М. В. Свечников, Р. М. Смертин, Н. И. Чхало.
Публикации:
1. П.К. Гайкович, В. Н. Полковников, Н. Н. Салащенко и др. Квант. электроника, 2016.
2. С.А. Гарахин, Е. Н. Мельчаков, В. Н. Полковников и др. Квант. Электроника, 2017.
3. С.А. Гарахин, И. Г. Забродин, С. Ю. Зуев и др. Квант. Электроника, 2017.
4. M. Svechnikov, D. Pariev, A. Nechay et al. J. Appl. Cryst., 2017.
5. М.М. Барышева, С. А. Гарахин, С. Ю. Зуев и др. Квант. Электроника, 2019.
6. М.М. Барышева, С. А. Гарахин, С. Ю. Зуев и др. ЖТФ, 2019.
